Вся вакуумная арматура поставляется ТОЛЬКО по предварительному согласованию наличия и стоимости!

Многообразие решаемых в настоящее время с помощью вакуумной техники и технологии задач предопределило новые и повышенные требования к вакуумному оборудованию, в том числе и к вакуумной арматуре как к элементной базе. Помимо соответствия требованиям вакуумной техники современная вакуумная арматура должна удовлетворять и новым требованиям к оборудованию и технологиям:

— соответствие конструкций международным стандартам ISO;

— высокая надёжность при уменьшении масс-габаритных и энергетических показателей;

— высокое качество изготовления с применением новых технологий и материалов;

— улучшенные эксплуатационные характеристики.

В данном разделе представлена арматура, разработанная НПФ «Аргонавт-Темп» по линии вакуумной техники и удовлетворяющая всем вышеперичисленным условиям.

НОВЫЕ ВАКУУМНЫЕ КЛАПАНЫ С РУЧНЫМИ И ЭЛЕКТРОМАГНИТНЫМИ ПРИВОДАМИ

С целью замены хорошо известных, но морально устаревших вакуумных клапанов с ручными приводами типа ВРП и с электромагнитными приводами типа КВУМ были разработаны новые клапаны, соответствующие международным стандартам ISO, следующих серий:

• РКВ-ПФ – ручные клапаны вакуумные, прямопроходные с фланцевым присоединением;

• РКВ-ПХ – ручные клапаны вакуумные, прямопроходные с «хомутовым» присоединением;

• РКВ-УФ – ручные клапаны вакуумные, угловые с фланцевым присоединением;

• РКВ-УХ – ручные клапаны вакуумные, угловые с «хомутовым» присоединением;

• МКВ-ПФ – магнитные клапаны вакуумные, прямопроходные с фланцевым присоединением;

• МКВ-ПХ – магнитные клапаны вакуумные, прямопроходные с «хомутовым» присоединением;

• МКВ-УФ – магнитные клапаны вакуумные, угловые с фланцевым присоединением;

• МКВ-УХ – магнитные клапаны вакуумные, угловые с «хомутовым» присоединением.

Все разработанные клапаны являются высоковакуумными с резиновыми уплотнителями.

Электромагнитные клапаны серии МКВ являются нормально-закрытыми (н/з)

Новые вакуумные клапаны, соответствующие стандартам ISO

Клапаны МКВ-63 конструктивно имеют два типа присоединения: с накидными фланцами и со стяжными струбцинами.

Электромагнитные клапаны серии МКВ в отличие от клапанов типа КВУМ и КВМ имеют унифицированные встроенные блоки питания и управления (ВБПУ), используемые в клапанах всех условных проходов DN – 16,25,40,63 мм.

ВБПУ разработан на основе микропроцессора. Вместе с электромагнитной катушкой ВБПУ представляют собой электромагнитный привод. Причём конструктивно привод является легкосъёмным.

Состояние разработки и выпуска опытной партии:

Электромагнитные угловые вакуумные клапаны серии КВУМ

Клапаны КВУМ сняты с производства. О складских остатках уточняйте по телефонам.

Клапаны угловые КВУМ с электромагнитным приводом с быстроразъёмными соединениями «Хомут» предназначены для комплектования непрогреваемого оборудования, работающего при давлении 10⁵—10^-5 Па.

Главная их особенность—высокое быстродействие. Корпуса клапанов—литьё из алюминиевого сплава АЛ9.

Натекатели электромагнитные быстродействующие серии НМБ-1

Натекатели НМБ сняты с производства. О складских остатках уточняйте по телефонам.

Натекатель НМБ-1 предназначен для напуска в вакуумную систему малых порций газа. Натекатель предназначен для работы при температуре 20 С, относительной влажности от 65 до 80% и атмосферном давлении 760 мм.рт.ст. Может эксплуатироваться в средах, не воздействующих на материал конструкции.

Основные технические данные:

Напускные клапаны серии КМПН

Клапаны КМПН сняты с производства. О складских остатках уточняйте по телефонам.

Предназначены для напуска газов в вакуумную систему. Конструктивно клапан является прямоходным, нормально-закрытым. Присоединение к вакуумному тракту посредством использования быстросъёмных хомутов, не требующих центрации. Верхний кожук -пластмассовый.

Новые вакуумные электромагнитные клапаны серии МКВ с DN=16, 25, 40 и 63 мм

Назначение:

Клапаны предназначены для герметичного перекрытия вакуумных коммуникаций в областях давления от 10⁵ до 10^-4 Па с газовыми средами, не воздействующими на материалы конструкции.

Конструктивное исполнение и принцип работы:

Конструктивное исполнение – угловые и прямопроходные, присоединение фланцевое и хомутовое. Клапаны с DN=63 мм – с накидными фланцами и со стяжными струбцинами.

Клапаны являются нормально закрытыми непрогреваемыми с резиновыми уплотнениями. Герметичность перекрытия обеспечивается заслонкой с резиновым уплотнением, прижатым пружиной к седлу. Принудительный подъем и удержание запорного органа осуществляется с помощью электромагнитного привода, работающего в двух режимах: пускового и удержания. Устройство питания и управления встроено в клапан.

Основные размеры, в т.ч. габаритные и пристыковочные, а также электросхемы представлены в папке «Чертежы, основные размеры и электросхемы» на этой странице ниже.

Технические характеристики:

1. Диаметр условного прохода DN=16, 25,40,63 мм.

2. Основной конструкционный материал: • Корпуса — Сталь 20; • Седла, заслонки — Сталь 12Х18Н10Т; • Уплотнителей — резина вакуумная.

3. Проводимость в молекулярном режиме (теоретическая) не менее, л/с:

Угловые — DN=16 – 4,1; DN=25 – 14,2; DN=40 – 38; DN=63 – 65; Прямой DN=25 – 12;

4. Наибольшая допустимая величина натекания, л·Па/с (л·мкм рт.ст./с) при направлении перепада давления:

а) на тарель – 1,33·10^-7(1·10^-6) б) под тарель — 1,33·10^-5(1·10^-4)

5. Время открытия/закрытия — менее 0,3 с. Время открытого или закрытого состояния — длительное.

6. Рабочее давление от 1·10⁵ до 1·10^-4 Па.

7. Клапан открывается и закрывается при перепаде давления не более 1·10⁵ Па при любом направлении перепада.

8. Электропитание осуществляется от однофазной сети переменного тока напряжением 220 В +10% -15%, частотой 50 Гц.

9. Потребляемый ток:

Клапаны DN=16, 25 мм: • В режиме пуска длительностью менее 0,3 с — не более 6 А; • В режиме удержания длительно — не более 0,4 А.

Клапаны DN=40, 63 мм: • В режиме пуска длительностью менее 1 с — не более 8 А; • В режиме удержания длительно — не более 0,6 А.

10. Имеется визуальная и дистанционная сигнализации об открытом состоянии клапана. Предельно допустимые значения параметров дистанционной сигнализации замыканием или размыканием цепи («сухой контакт»): • Коммутируемое напряжение тока 220 В; • Максимально коммутируемый ток — 1,0 А.

11. Температура нагрева привода во включённом состоянии – не более 45⁰С

12. Климатическое исполнение клапана — УХЛ4 по ГОСТ 15150-69.

13. Рабочее положение — любое.

14. Средний ресурс — не менее 250 тысяч циклов.

15. Средняя наработка на отказ – не менее 5 000 циклов.

Чертежы, основные размеры и электросхемы

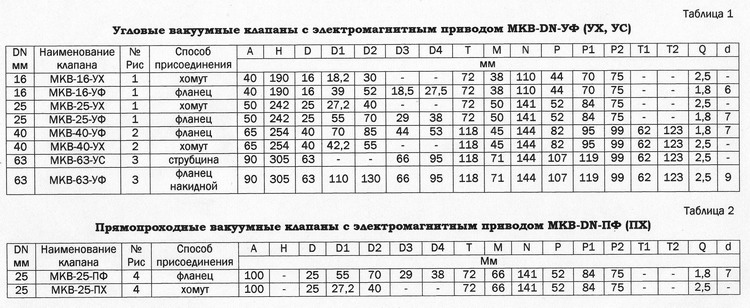

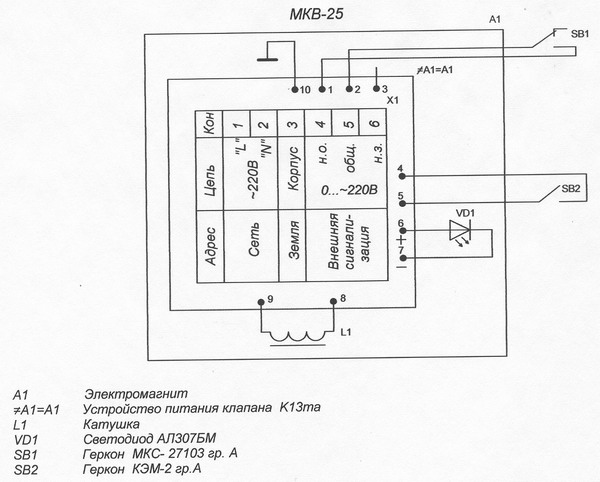

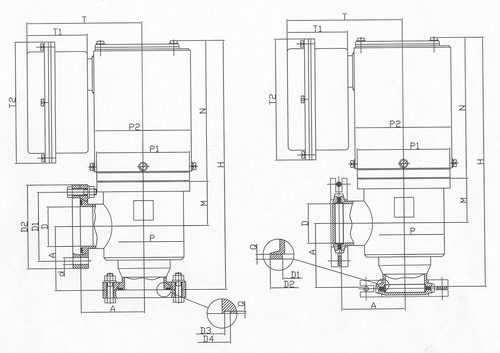

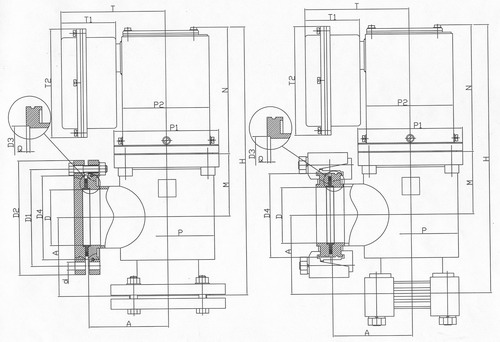

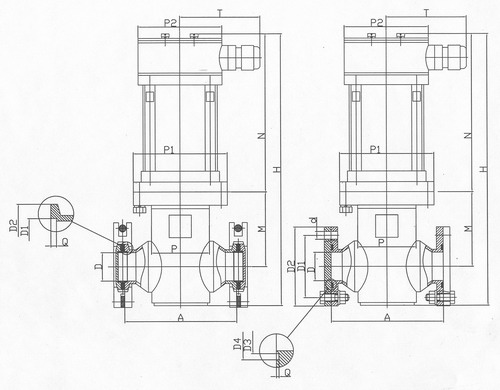

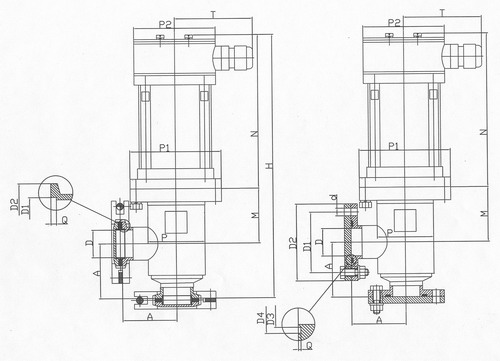

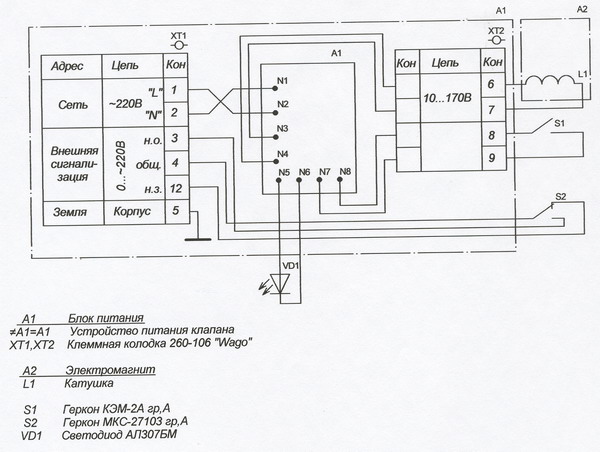

Чертежы, основные размеры (в т.ч. габаритные и пристыковочные) и электросхемы клапанов серии МКВ
