Запорно-регулирующие клапаны серии «КЗР-АРГОНАВТ» (25ч945п)

КОНСТРУКЦИЯ КЛАПАНОВ ЗАЩИЩЕНА ПАТЕНТОМ РФ!

Описание запорно-регулирующих клапанов серии «КЗР-АРГОНАВТ» (25ч945п)

Клапаны в наличии на складе в Москве.

Технические характеристики



  1. Диаметр условного прохода DN — 15, 20, 25, 32, 40, 50, 65, 80, 100 и 125 мм.
  2. Основной конструкционный материал:
  • корпуса (проточной части) — серый чугун СЧ 20 (для DN-15 и 32 возможен вариант — сталь 20).
  • затвора (седло и плунжер) — нержавеющая сталь 12Х18Н10Т;
  • уплотнителей плунжера и сальникового узла —  фторопласт Ф4.
  1. Параметры надёжности:
  • средняя наработка на отказ — 10 000 ч;
  • средний ресурс — 80 000 ч;
  • средний срок службы — 10 лет.
  1. Температура рабочей среды до +150 С.
  2. Давление:
  • рабочее — 1,6 МПа (16 кг/см2);
  • пробное — 2,4 МПа (24 кг/см2).
  1. Допустимая величина относительной протечки в положении «закрыто» —  менее 0,0001 % от Кvs.
  2. Пропускная характеристика — линейная (равнопроцентная — по заказу).
  3. Типы электроприводов — ST mini, STO, STO.1, ST1, ST 2 (Словакия) или МЭПК (Россия).
  4. Время полного открытия или закрытия — от 20 до 150 с. (в зависимости от DN и типа привода) может выбираться по требованию Заказчика.
  5. Датчик степени открытия клапана —  резисторный (100 Ом, 1 кОм) или токовый (0…5мА, 0…20мА, 4…20мА) по заказу.
  6. Установочное положение на трубопроводе — любое, кроме положения приводом вниз.
  7. Напряжение питания 220 В, 50 Гц.
  8. Степень защиты IР 54 или IP65.
  9. Имеется ручной дублёр управления и механический указатель положения плунжера.
  10. Коэффициент гидравлического сопротивления — 6,2 … 6,6

     Значения пропускных способностей Кvs, масса-габаритные и прочие параметры для различных DN приведены в таблицах:

Обозначение

Проход номинальный (условный) DN,мм

Давление  номинальное (условное)

РN, МПа (кгс/см2)

Пропускная

харак-теристика

Условная пропускная

способность, Кvу, м3

Допустимый перепад давлений, DР, МПа (кгс/см2)

не более

Утечка воды через затвор,

не более

Температура рабочей среды, Т0С

Тип привода

(со степенью защиты

IP54 и IP65)

Масса, кг, не более

(без отв. фланцев)

КЗР-15

15

1,6 (16)

Линейная

или

равнопро-

центная*

0,1; 0,16; 0,25; 0,4; 0,63; 1,0; 1,6; 2,5; 3,2;

1,6 (16)

0,0001 % от Кvу

От + 1 до

+ 150

ST mini



ST0



17

КЗР-20

20

1,6; 2,5; 4,0; 6,3

19

КЗР-25

25

0,1; 0,16; 0,25; 0,32; 0,4; 0,5; 0,63; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,2; 4,0; 5,0; 6,3; 8,0; 10

20

КЗР-32

32

4,0; 6,3; 10; 12,5; 16

23

КЗР-40

40

10; 16; 25; 40

25

КЗР-50

50

10;12,5; 16; 20; 25; 32; 40

STO

27

КЗР-65

65

25; 32; 40; 50; 63

STO

ST0.1

МЭПК-6300

31

КЗР-80

80

40; 50; 63; 80; 100

41

КЗР-100

100

63; 80; 100; 125; 160

1,2 (12)

ST0.1

МЭПК-6300

67

КЗР-125

125

100; 125; 160; 200; 250; 320

1,2 (12)

ST1; ST2

92

  * — в диапазоне изменений относительного хода hi/hу = 0,1 … 0,9

Диаметр условного прохода, DN, мм

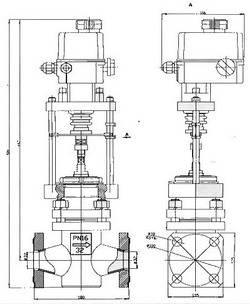

Габаритные и присоединительные размеры

Высота (Н) мм

Строительная длина (В) мм

Ширина (С) мм

15

452

130

127

20

460

150

127

25

475

160

127

32

520

180

127

40

530

200

127

50

565

230

127

65

644

290

185

80

685

310

185

100

728

350

220

125

922

400

320
